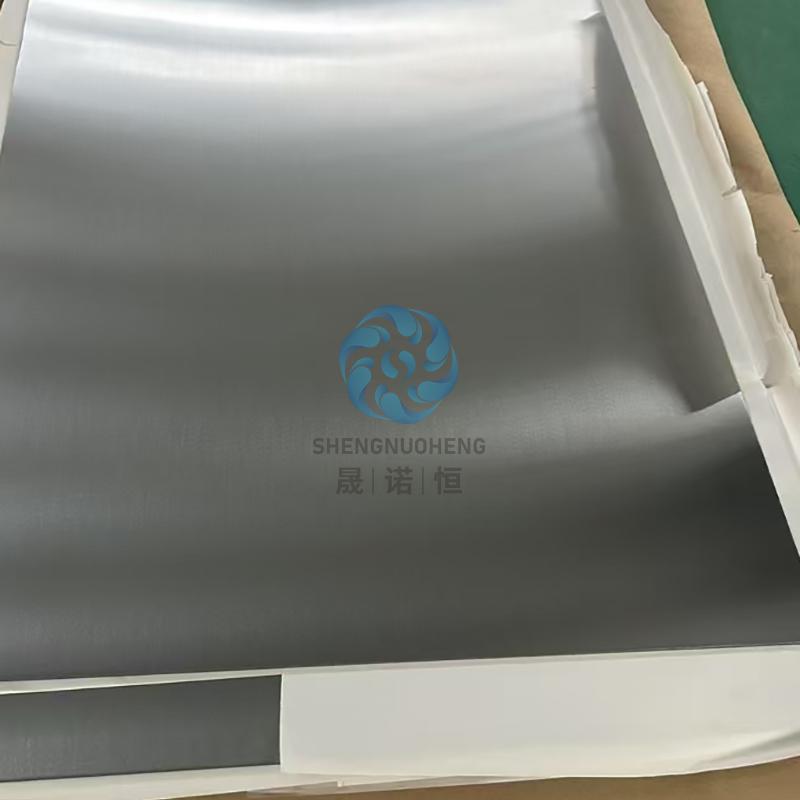

铌板

      核心特性

      高温与热性能：纯铌熔点 2468℃，1200℃仍保持稳定强度；密度 8.57g/cm³；热中子吸收截面极低，适合核工业；常温表面致密氧化膜耐盐酸、硫酸、有机酸，高温易与氧 / 氮 / 碳反应，必须在真空 / 高纯氩保护下加工；

      超导性能：纯铌临界温度 9.2K；Nb-1Zr、Nb-Ti、Nb₃Sn 等合金是 MRI、粒子加速器超导腔的首选基材；

      加工性：高纯铌延展性极佳，可冷轧至超薄箔（0.01mm 级）；合金化可显著提升高温强度与抗蠕变；

      生物相容性：高纯铌无细胞毒性，可用于骨科植入件部件。

      生产工艺

      铸坯：真空电弧熔炼（VAR）/ 电子束冷床熔炼（EBCHM）制备高纯锭，去除间隙杂质；

      开坯：热锻 / 热轧成板坯；

      多道次冷轧 + 中间真空退火（消除加工硬化，控制晶粒度）；

      精整：剪切、矫直、表面处理（酸洗 / 研磨）；

      无损检测：超声波、涡流、荧光渗透；

      焊接：真空电子束焊 / 氩弧焊，严禁大气下高温焊接；

      规格、纯度与标准

      纯度：工业纯（99.9%）、高纯（3N5/99.95%、4N/99.99%）；常用牌号 UNS R04200/R04210、Nb-1Zr（R04261）；

      状态：退火态（M，软态，常用）、冷作硬化态（Y，硬态）；

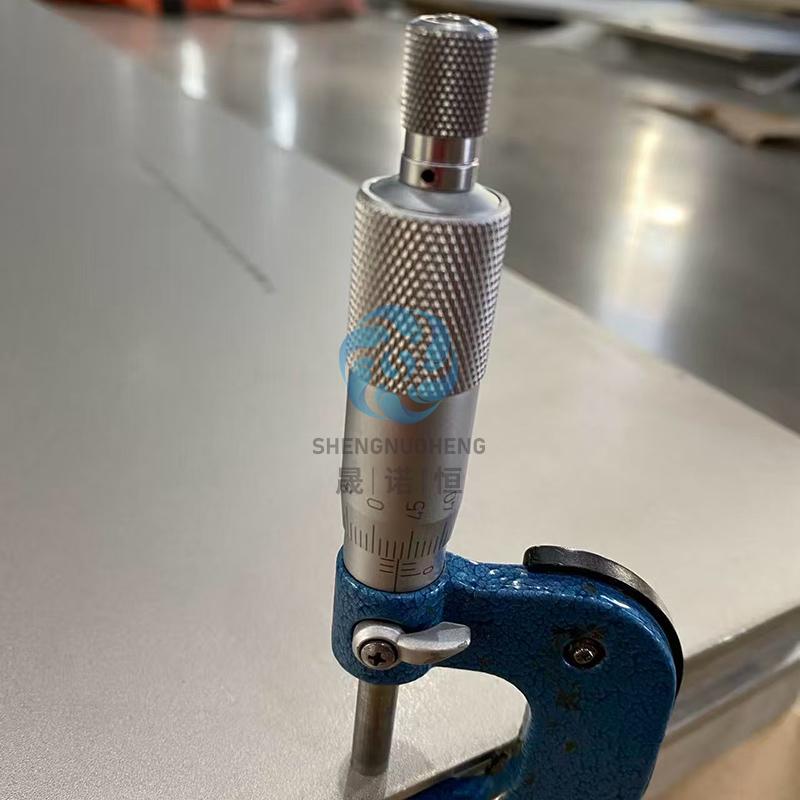

      尺寸：厚度 0.01 mm（箔）至数十毫米；宽度从几十毫米到 1000+ mm，长度可定制；

      标准：ASTM B393、GB/T 3630 等；

      表面：亮面、雾面、酸洗面、喷砂面。
